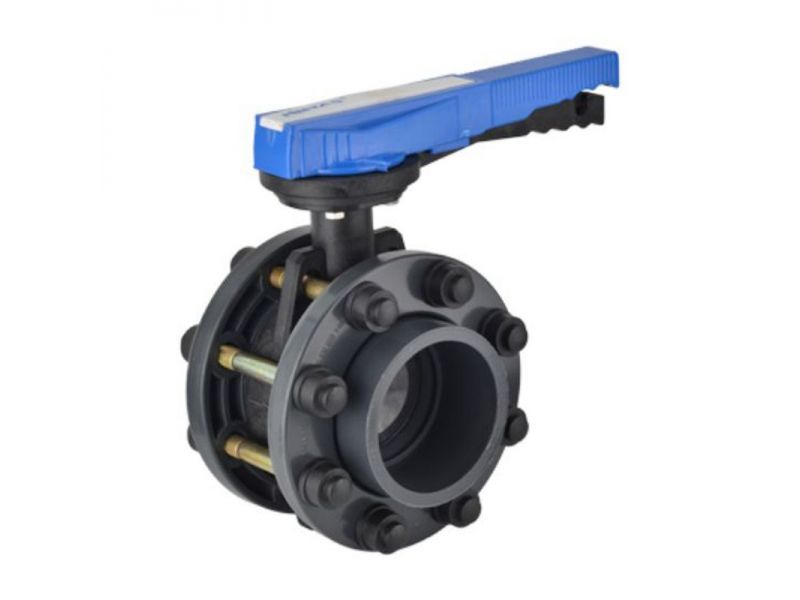

PİMTAŞ PLASTİK U-PVC KELEBEK VANA ( TAKIM ) SU İÇİN







U-PVC FLANŞLI KELEBEK SU VANASI (TAKIM) TEKNİK ÖZELLİKLERİ



Çaplar : Ø63 - Ø400

Basınç Değeri : PN10

Standartlara uygunluk : PİMTAŞ kelebek vanaları aşağıdaki uluslararası standartlara uygundur.



1- Tasarımdaki modüler parça dizaynı en önemli inovasyonlardan biridir. Bu sayede kelebek vananın kullanılacağı boru hattı sistemi ile ayni

plastik malzemeden yapılabilme olanağı sağlanmıştır. Boru hattının plastik malzemesi, içinden geçecek sıvının özelliklerine, kullanım şartlarına

(sıcaklık, basınç....) göre PVC-U, PVC, ABS, PP, veya PVDF olarak seçilebilir kelebek vanalarının akışkan ile temas eden yüzeyleri değiştirilebilir,

(modüler dizayn) parçalar şeklindedir. Dolayısıyla boru hattı ile aynı plastik malzemeden kelebek vana imalatı mümkün olmaktadır. Piyasadaki

mevcut vanalarda böyle bir imkan mevcut değildir.

2- Çift eksantrik çalışma prensibi; Çift eksantrik çalışma prensibine göre dizayn edilmiş klape ve gövde sayesinde vana klapesi açık pozisyonda

iken, klape contaya temas etmemektedir. Bu da contanın yırtılması, aşınması önlenmektedir. Sürtünme kuvvetinin azalmasından dolayı klapenin

döndürme kuvveti 50-70 azalmaktadır. Bu sayede çalışma şartları kolaylaşmakta, daha küçük ve ekonomik aktüatörler kullanılabilmektedir.

Ayrıca bu çalışma prensibi, akışkanın basıncında meydana gelen azalıp çoğalmayı, yani basınç dalgalanmalarına karşı kelebek vanayı

korumaktadır. Böylece kelebek vanalarda daha uzun çalışma ömrü ve daha az bakım gerekmektedir.

3- Kullanım kolaylığı, verim artışı ve emniyet; PİMTAŞ kelebek vanalardaki modüler parçaların pürüzsüz, parlak yüzeyleri sayesinde vana klapesi

ve gövdesine çamur, pislik, katı parçalar vs yapışmaz. Vanaların verimi artar, bakim ihtiyacı azalır. Mevcut kelebek vanalarda, klape açık veya

kapali pozisyonda iken, kauçuk contalar vana gövdesinde malzeme akış yüzeyinin 70-80 ini kaplamaktadır. Bilindiği gibi kauçuk malzemelerin

üzerine çamur, pislik, katı tanecikler vs. gibi malzemeler yapışır ve zamanla vananın akış yüzeyinin daralmasına, vananın tıkanmasına neden olur.

PiMTAŞ dizaynında contaların kauçuk yüzeyi akışkan ile temas etmediğinden tıkanıklığa sebep olmaz.



• Metrik sistem; DIN, EN, ISO
• Inch sistem; BS, ASTM
• prEN ISO 16136 Termoplastik malzemeden mamul endüstri vanaları Kelebek vanalar.
• ISO 9393 Termoplastik vanalar-basınç test metodları ve şartnamesi.
• En 558
• ISO 5211 e uygun, elektrik veya pnömatik actuator için standart bağlantı plakası mevcuttur.
• Hassas kumanda kontrolü için 5 derece açılarla kontrollü olarak açılabilen kol mekanizması dizayn edilmiştir. Ayrıca kol emniyet ve kumanda

kolaylığı için kilitlenebilme imkanı mevcuttur.

• Boru hattı malzemesine bağlı olarak değişik conta malzemeleri kullanabilme imkanı mevcuttur. EPDM, FPM, veya isteğe bağlı özel conta malzemeleri kullanılabilir. Sızdırmazlık kontrolü için çift conta sistemi kullanılmıştır.
• Plastik vanalar daha hafif oldukları için taşıması, montajı daha kolaydır, bu yüzden maliyetleri daha küçüktür. Zengin çeşitleri ile müşterinin, projenin isteklerine en uygun mamulü seçme imkanı sağlar.





PLASTİK VANALARIN METAL VANALARA GÖRE AVANTAJLARI





• Kimyasal maddelere karşı yüksek mukavemet
• Aşınma ve sürtünmeden doğacak izlere karşı yüksek mukavemet
• Pürüzsüz, parlak yüzey

• Plastik vanalar daha hafif olduğundan taşınması, montajı daha kolaydır, bu yüzden de maliyetleri daha düşüktür.

• Vana Basınç kayıp diyagramı aşağıdaki gibidir.

• Vananın % açıklık durumu, Geçen suyun debisi, Vana nominal çapı, verileri ile kaç bar basınç düşüşü yaşanacağı hesaplanabilir.



U-PVC FLANŞLI KELEBEK SU VANASI (TAKIM) NEREDE KULLANILIR?



• Endüstriyel su arıtma tesisatlarında
• İçme suyu tesisatlarında
• Aquaparklar, akvaryum
• Pissu, atık su arıtma su tesisatlarında
• Kimyasal maddelerin transport tesisatlarında
• Elektro kaplama tesisatlarında
• Enerji üretim tesislerinde

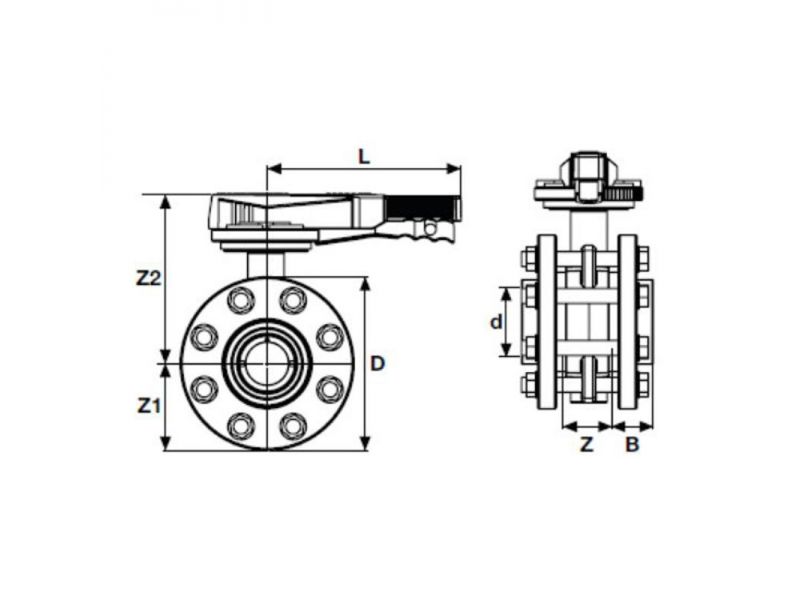

ÇAP	(PN)	KOD	D(MM)	L (MM)
63	PN10	200000632	165	207
75	PN10	200000752	185	207
90	PN10	200000902	200	207
110	PN10	200001102	220	258
125	PN10	200001252	250	258
140	PN10	200001402	250	258
160	PN10	200001602	285	258
200	PN10	200002002	340	335
225	PN10	200002252	340	335
250	PN10	200002502	395	410
280	PN10	200002802	395	410
315	PN10	200003152	445	410
355	PN6	200003552	505	410
400	PN6	200004002	565	410
